| Il y a environ 10 ans, une personne cherchait une solution pour avoir un microscope très léger afin de l'emporter dans un voyage. Peu de solutions sont apparues... Mais aujourd'hui j'ai créé une solution, et en plus vraiment pas chère 28 € avec un objectif semi-apo neuf! |
About 10 years ago, someone was looking for a very lightweight microscope to take on a trip. Few solutions were available... But today I have created a solution, and what's more, it's really inexpensive at $30 with a new semi-apo lens! |
Preliminary information: Infinity lens and binoculars
.
| L'info est connue: les objectifs dits "infini" créent des images à l'infini. Plus qualitatifs que les objectifs du standard 195 (150 +45), ils sont légèrement plus chers (surtout en version apo). Pour voir à travers ces objectifs "infini" il faut un système de vision à l'infini ! Les équipements habituels sont des lentilles de tube en 180 ou 200 mm associés à des oculaires de 25 mm de focale.
Or des jumelles associent ces 2 éléments: objectifs doublets de 200 mm de focale et oculaires de 25 mm (ceci pour des jumelles 8x). Bien entendu mes chiffres sont approximatifs, la réalité peut être 175 mm et 25 mm pour des 7x. (Cela explique pourquoi on trouve assez facilement des doublets de 180-200 mm) Nous avons donc 2 groupes qu'il est "facile" d'associer: objectif-infini et monoculaire 8x |
The information is well known: so-called “infinity” lenses create images at infinity. Higher quality than standard 195 lenses (150 +45), they are slightly more expensive (especially in the apo version). To see through these “infinity” lenses, you need an infinity viewing system! The usual equipment consists of 180 or 200 mm tube lenses combined with 25 mm focal length eyepieces. Binoculars combine these two elements: 200 mm focal length doublet lenses and 25 mm eyepieces (for 8x binoculars). Of course, my figures are approximate; the reality may be 175 mm and 25 mm for 7x binoculars. (This explains why 180-200 mm doublets are fairly easy to find.) So we have two groups that are “easy” to combine: infinity objective and 8x monocular. |
.
| <------ binocular -------> |
| 50 mm 200 mm 25mm focales |
| 4x lens Tube lens ocular <---------------- microscope --------------> |

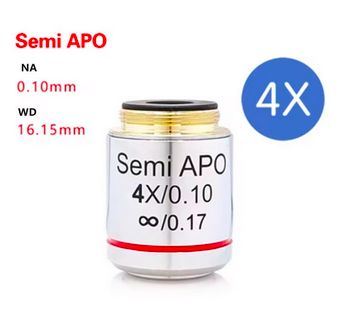

| Je prends un objectif semi-apo 5x |
I'm taking a 4x semi-apochromatic lens. |
| Matériel | Photo, sku 180 |
Prix 75 |
payé le 85 |
Reçu le 85 |
|---|---|---|---|---|
| ref Objectif de Microscope biologique Infinity Semi-Apochromatique Plan 4X10X20X40X60X100X copie sur download Date de livraison estimée : Livraison gratuite Livraison : mai. 09 - 14 |
|
€ 25,79 | 2025-04-28 | 2025-05-09 |
et un monoculaire
| Matériel | Photo, sku 180 |
Prix 75 |
payé le 85 |
Reçu le 85 |
|---|---|---|---|---|
| Mini télescope monoculaire de poche Portable 1000x20, Zoom à fort grossissement, pour la pêche en plein air, pour la chasse et le Camping |
 |
2.19€ | 2025-06-14 | 2025-06-19 |
.
| Soit une dépense faramineuse de 28 € !
C'est vraiment petit et qualitatif. Bien sûr cela ne vaut pas un vrai microscope haut-de-gamme. Mais cela peut dépanner. |
That's a staggering $30! (28€) It's really small and high quality. Of course, it's no match for a real high-end microscope. But it can do the job. |
| On place (par précaution) un joint torique sur le filetage de l'objectif pour éviter les contacts métal-lentille. J'en ai en réalité utilisés 2: un pour espacer (le plus gros) et un second plus fin pour guider (et éviter que les 2 composants se désaxent) |
As a precaution, place an O-ring on the lens thread to prevent metal-to-lens contact. I actually used two: one for spacing (the larger one) and a second, thinner one for guidance (and to prevent the two components from becoming misaligned). |

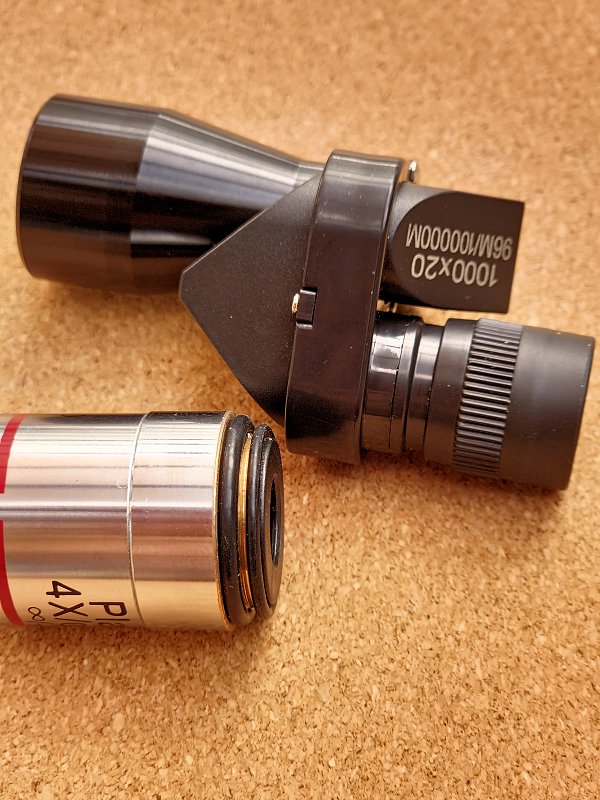

| Remarquez les 2 joints sur le fût de l'objectif: Le plus gros empêche les rayures, et le second aide à placer et à bloquer le monoculaire |
Note the two seals on the lens barrel: the larger one prevents scratches, and the second one helps to position and lock the monocular in place. |
.

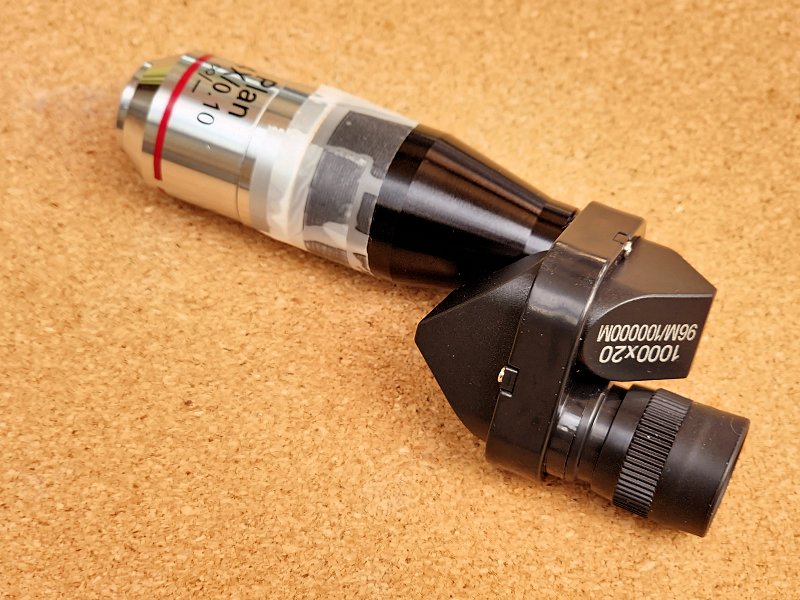

| Essai avec un plan achro 4x (pas la peine de risquer des rayures sur un apo) |
Test with a 4x achromatic lens (no need to risk scratching an apo lens) |

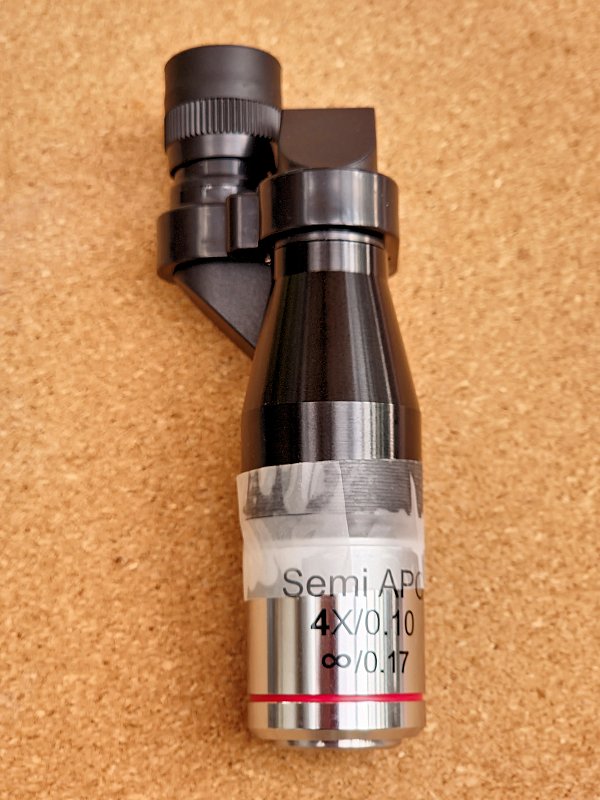

| Essai avec un semi-apo 4x | Test with a 4x semi-apochromatic lens |
.

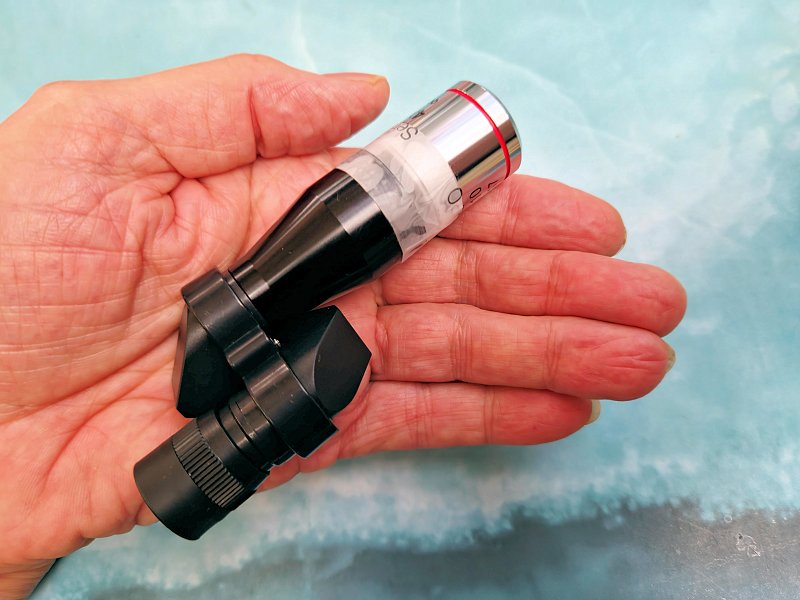

| 28 € ! Et cela fait aussi monoculaire. J'ai également fait des essais avec un semi-apo 10x. Cela fonctionne toujours, mais demande encore plus de stabilité. |
$30! (€28) And it also works as a monocular. I also tried it with a 10x semi-apo. It still works, but requires even more stability. |
| On obtient des grossissements globaux dans la gamme 32-40x avec un 4x . Cela monte à 80x avec un semi-apo 10x Il est possible de jumeler cet objectif avec un vrai monoculaire: La qualité sera améliorée. Mais attention à ne pas rayer les lentilles. Cela reste délicat à manipuler, il faudra bien caler sa/ses mains et décaler très lentement pour réaliser une mise au point. J'ai fait l'essai sur une fleur de millepertuis, on voit très bien l'existence du pollen. Sur les ailes de papillons on aperçoit les écailles (ou tuiles), les réceptacles des écailles, et qqs motifs. (mais il ne faut pas bouger, ni souffler!) Ce projet à démarré comme "conquête de l'inutile", mais il sera peut-être utile à quelqu'un. Comment peut-on vendre et livrer, un monoculaire pour 2.19€ ? En France la plus petite livraison coûte dans les 7 € |
Overall magnification ranges from 32x to 40x with a 4x lens. This increases to 80x with a 10x semi-apo lens. This lens can be paired with a real monocular: this will improve the quality. But be careful not to scratch the lenses. It remains tricky to handle, so you will need to steady your hands and move very slowly to focus. I tested it on a St. John's wort flower, and you can clearly see the pollen. On butterfly wings, you can see the scales (or tiles), the receptacles of the scales, and some patterns. (But you mustn't move or breathe!) This project started as a “conquest of the useless,” but it may be useful to someone. How can you sell and deliver a monocular for €2.19? In France, the smallest delivery costs around €7. |
.
| Bien sûr le papier-collant fait bricolage... on peut trouver un tube de bonnes dimensions pour faciliter l'échange d'objectifs. On peut aussi prendre du thermo-rétractable pour faire plus pro. Il me faut essayer avec un 2.5x infini. 20x comme grossissement (on se rapproche des loupes triplet Belomo plus faciles à utiliser) Il faudra, un jour, que je vous montre mon "banc macro avec téléphone)" Photos et films avec grossissement 10x toujours pour le voyage. |
Of course, adhesive tape works for DIY projects... you can find a tube of the right size to make it easier to swap lenses. You can also use heat-shrink tubing for a more professional look. I need to try it with a 2.5x infinity lens. 20x magnification (closer to the easier-to-use Belomo triplet magnifiers) One day, I'll have to show you my “macro bench with phone.” Photos and videos with 10x magnification always for travel. |
